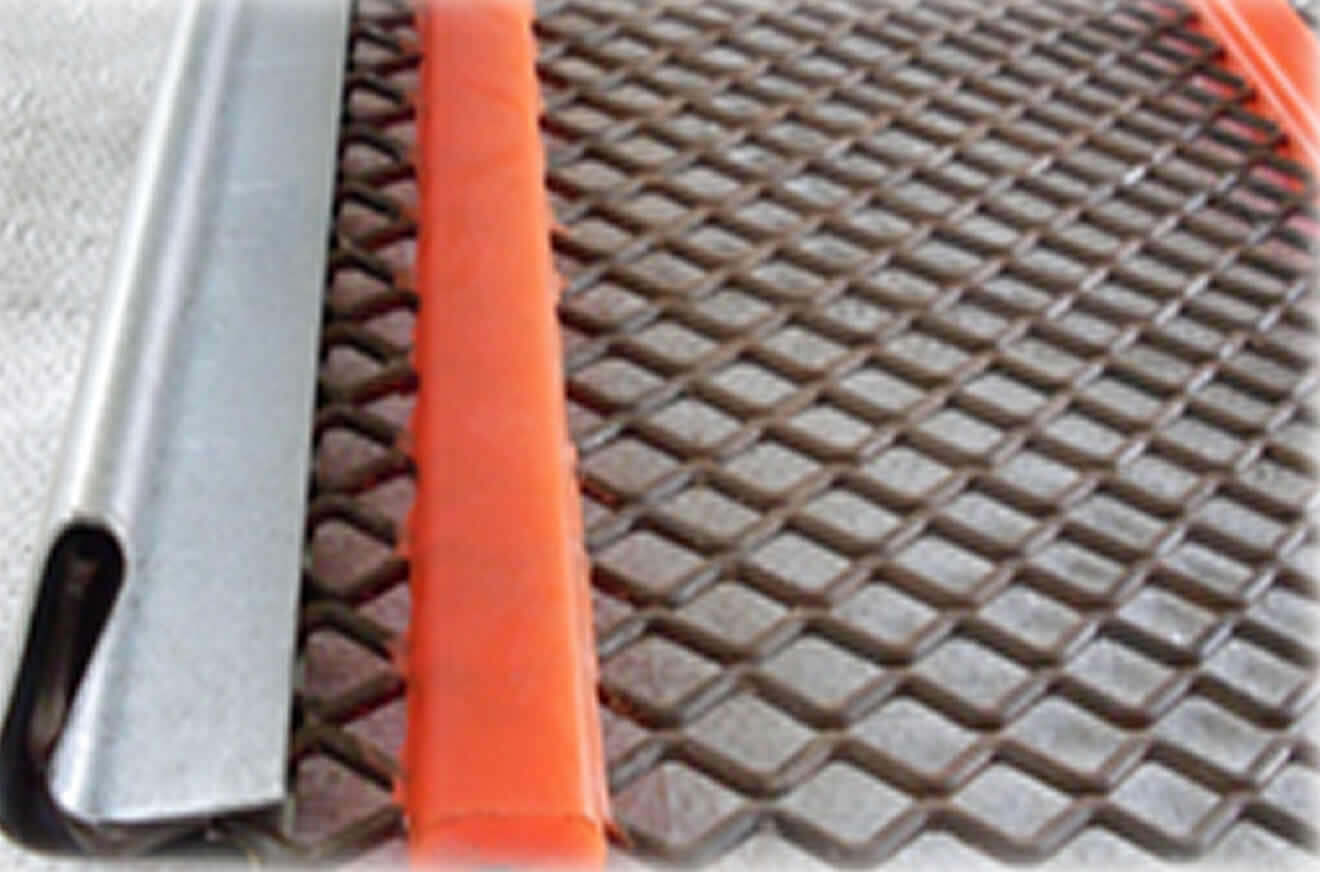

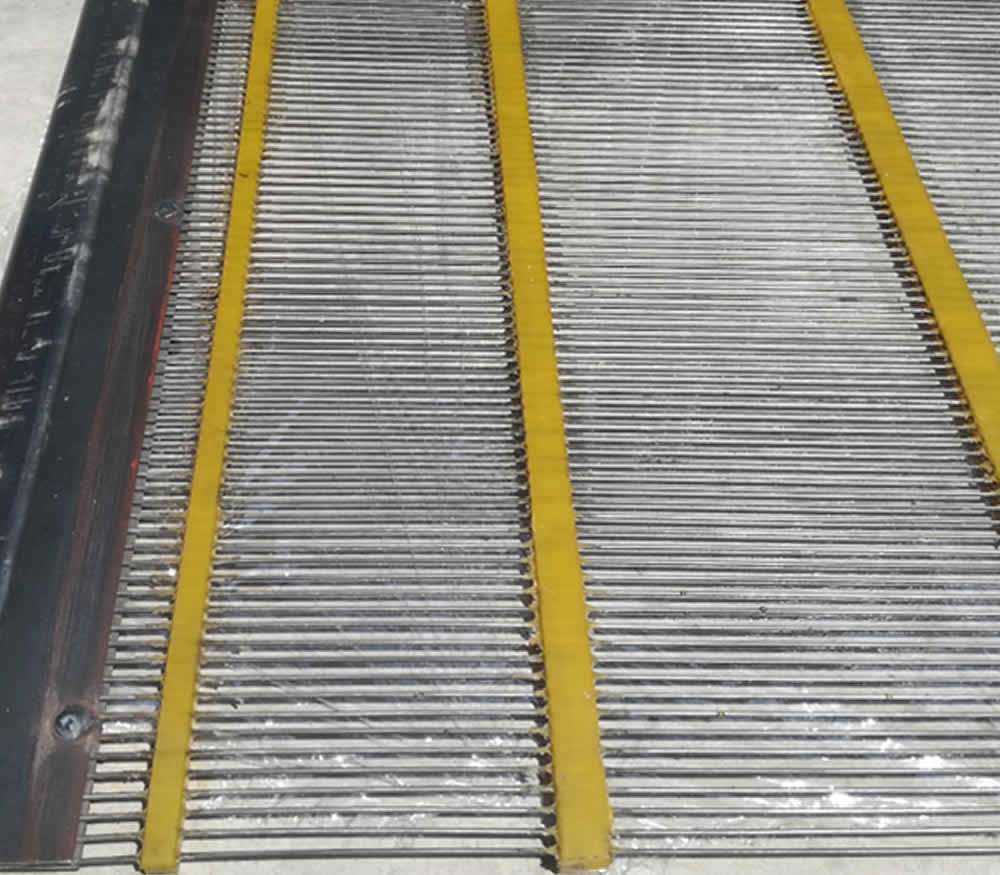

Son mallas que combinan el alambre tejido con bandas o venas de poliuretano. Estas venas de poliuretano son durables, maleables y deben coincidir con las barras de soporte de la zaranda, que al ser tensionadas con los sujetadores (clamps), mantienen la tensión de la malla y permiten la vibración independiente de los alambres a diferentes frecuencias. Gracias a este efecto previene la aglomeración o taponamiento del material.

Contacto

  • Calle 2 N° 228 Lotización Los Naranjitos Puente Piedra – Lima
  • (+51) 548 4544 / 5566022
  • 946 198 250
  • ventas@cclmallas.com

Al reducir las aglomeraciones y taponamientos, elimina la mayoría de paradas de producción que Usted realiza cada vez que detiene el equipo para limpiar las mallas. Disminuye sus costos por tonelada y produce un material de calidad dentro de las especificaciones.

Las mallas CCL FLEX tienen un mayor porcentaje de área abierta comparada con la malla cuadrada o rectangular. Avanzados diseños, disponibles en abertura “D”, “W”, y “Z” para cubrir sus necesidades.

Las mallas CCL FLEX duran más que la malla de alambre tejida tradicional debido a su superficie completamente plana y al no presentar taponamiento incrementa su productividad. No se requieren modificaciones en su equipo, sólo se necesitan las distancias entre soportes.

Abertura tipo “D”

Para materiales medianos, se usa para un cribado exacto de todos los materiales.

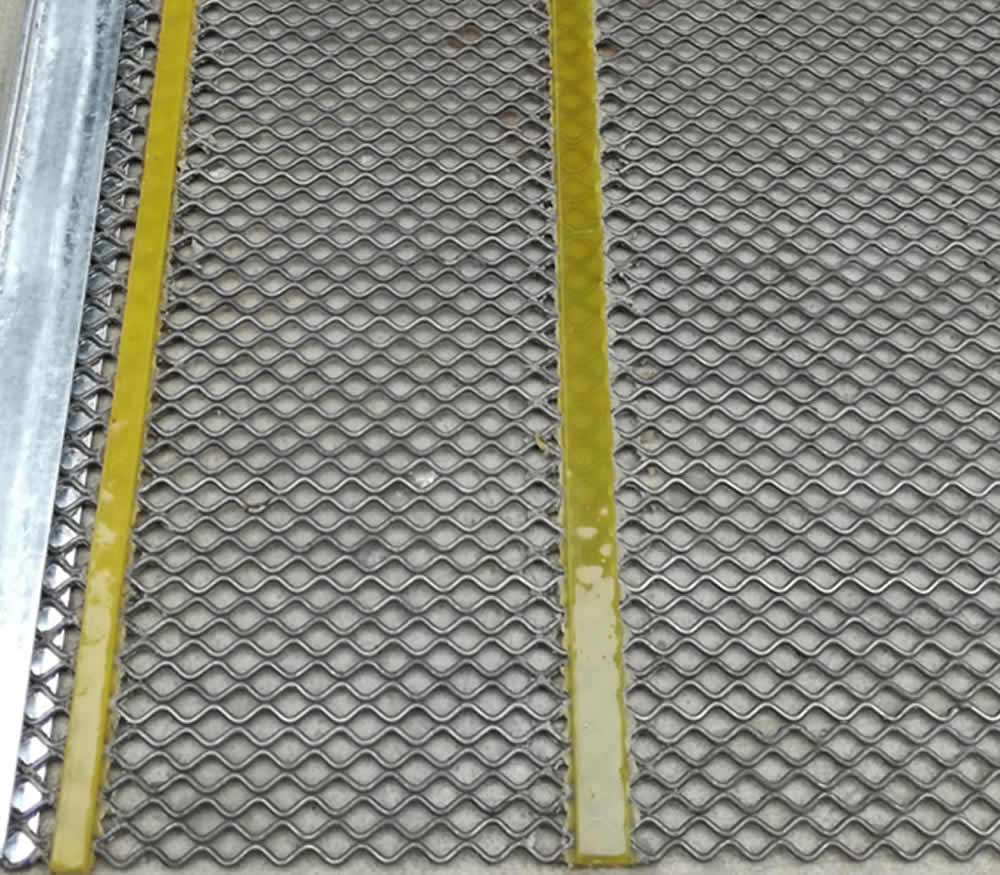

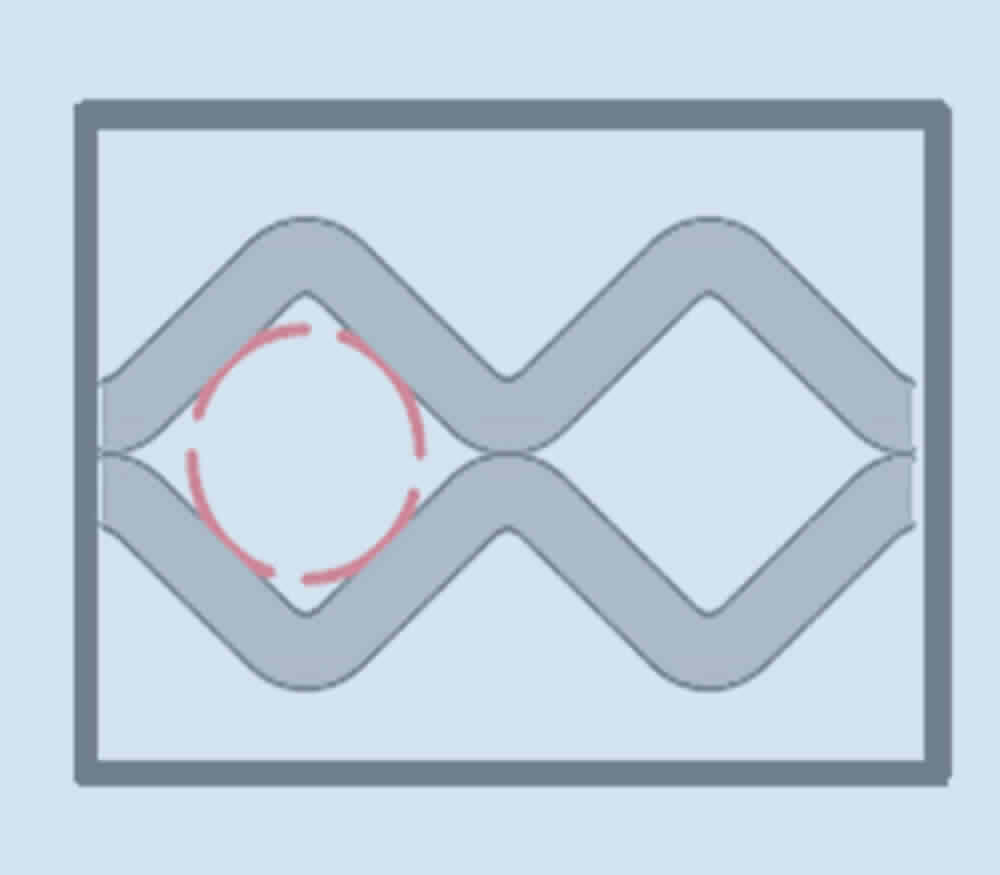

Consiste de alambres ondulados independientes uno del otro formando una abertura en forma de Diamante “D”. La separación que realizan es prácticamente igual a la conseguida con un tejido de luz de malla cuadrada. Sustituye a la abertura cuadrada estándar por una abertura cuadrada con auto limpieza.

Abertura tipo “W”

Se recomienda para el cribado de cargas pesadas.

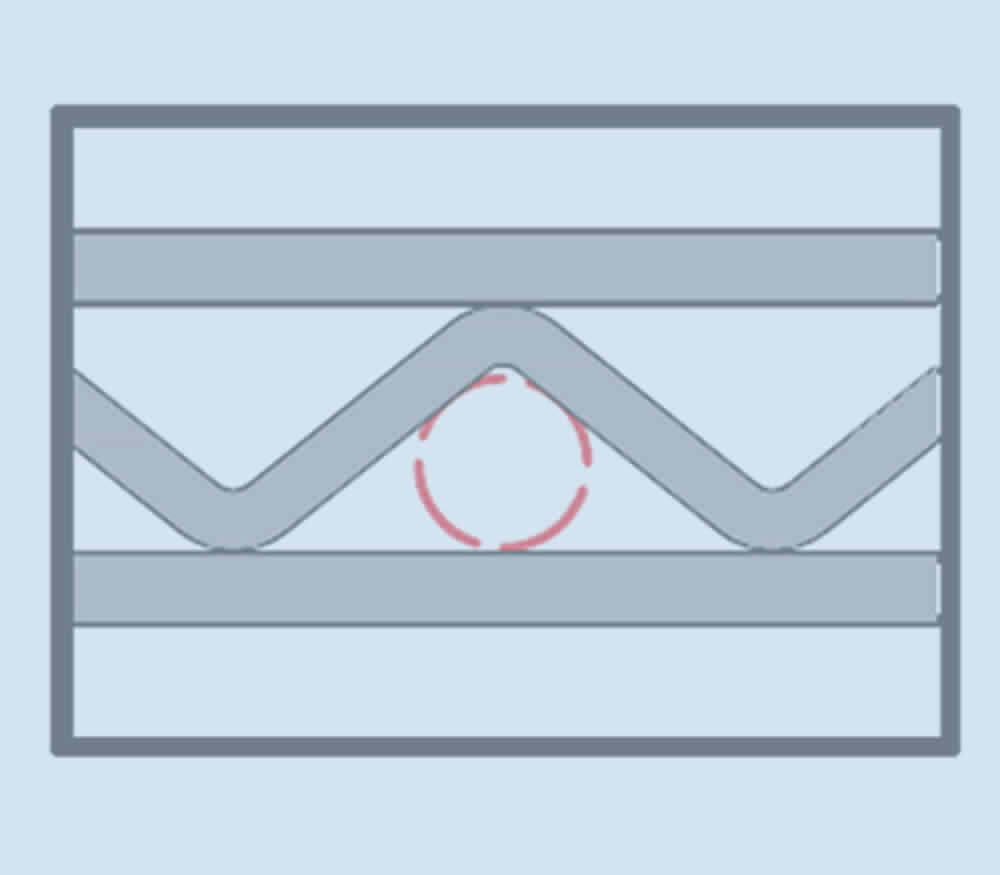

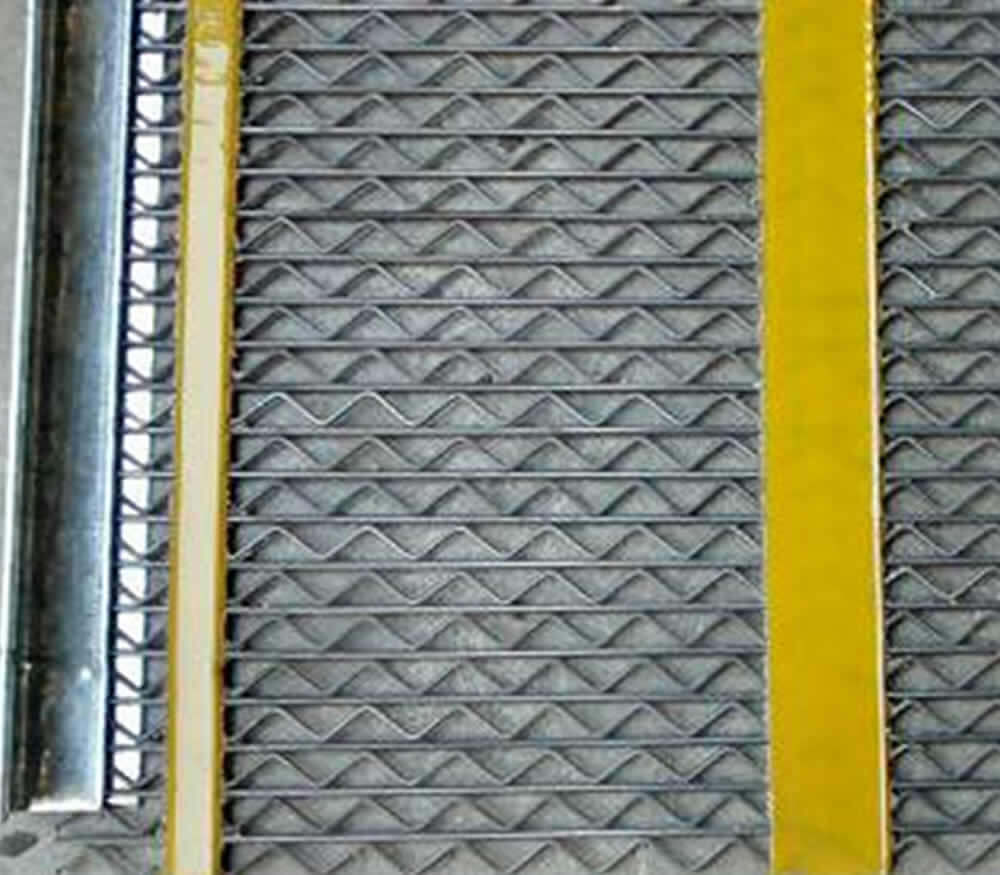

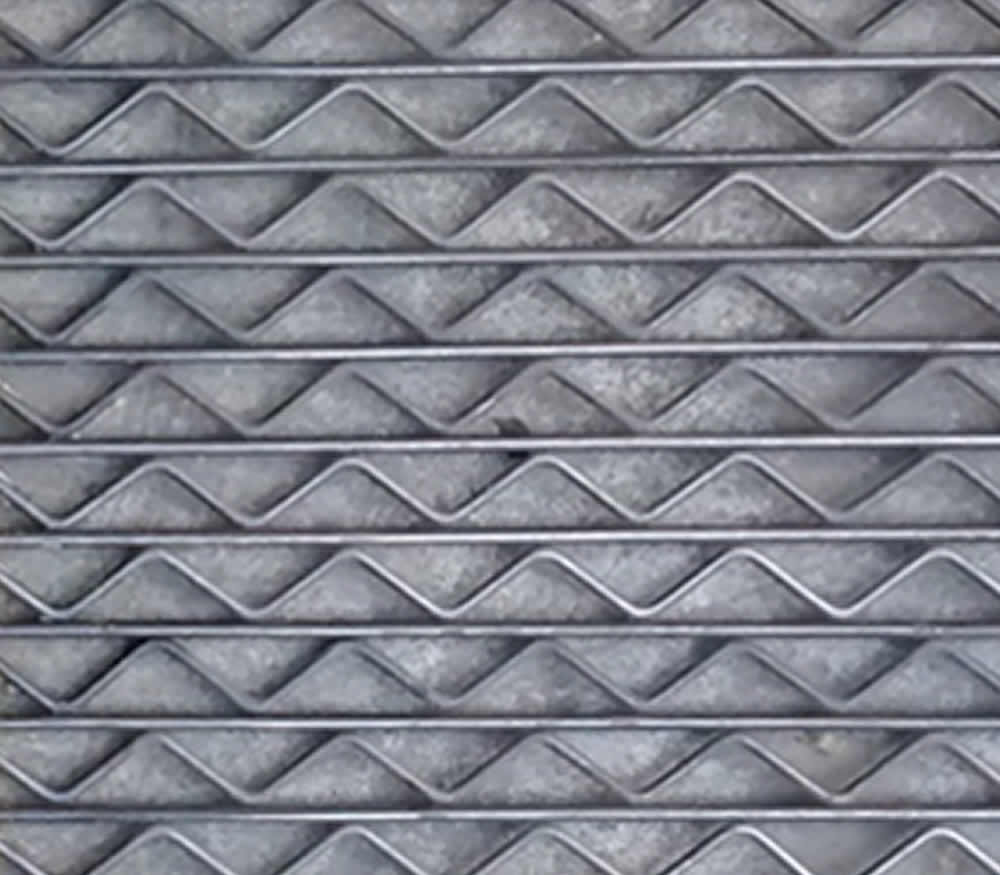

Malla que alterna alambres ondulados y rectos formando una abertura triangular en forma de “W” que está diseñada para absorber grandes impactos y mantener el tamaño de la partícula dentro de especificaciones en condiciones de cargas pesadas. Su fabricación para trabajos duros le da una vida útil prolongada.

Abertura tipo “Z”

Malla de máximo rendimiento. Se usa para eliminar materiales finos y obtener un producto retenido más limpio.

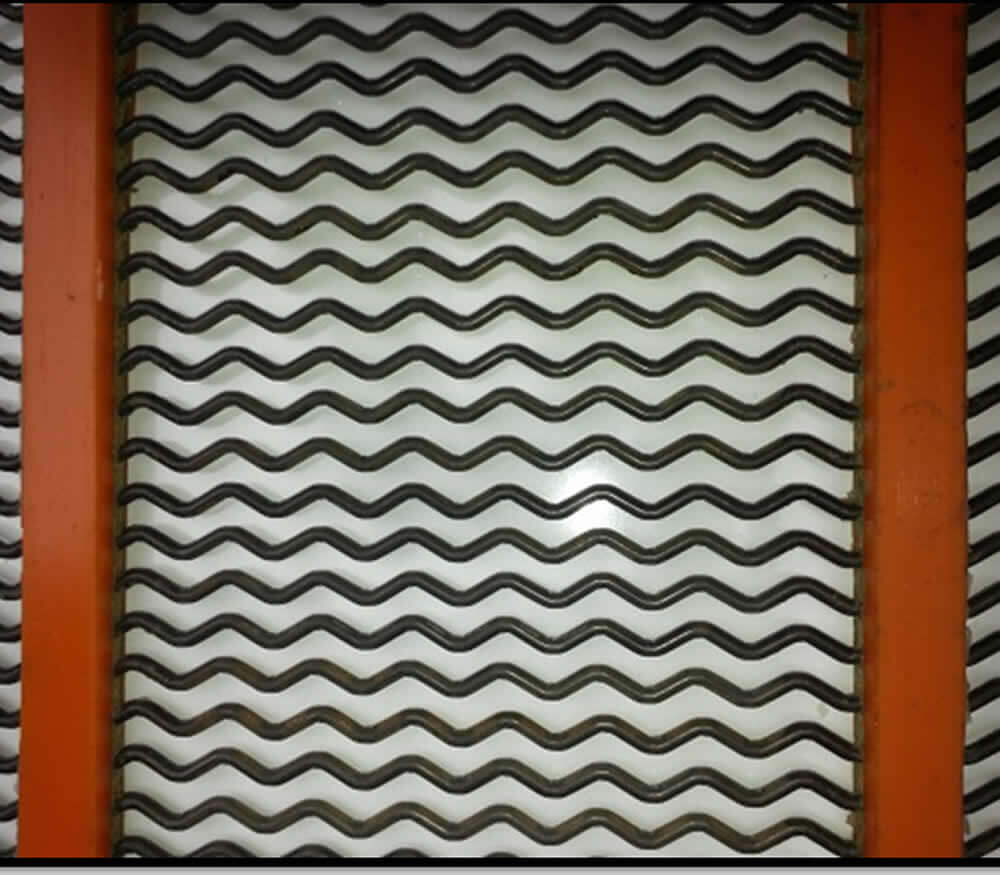

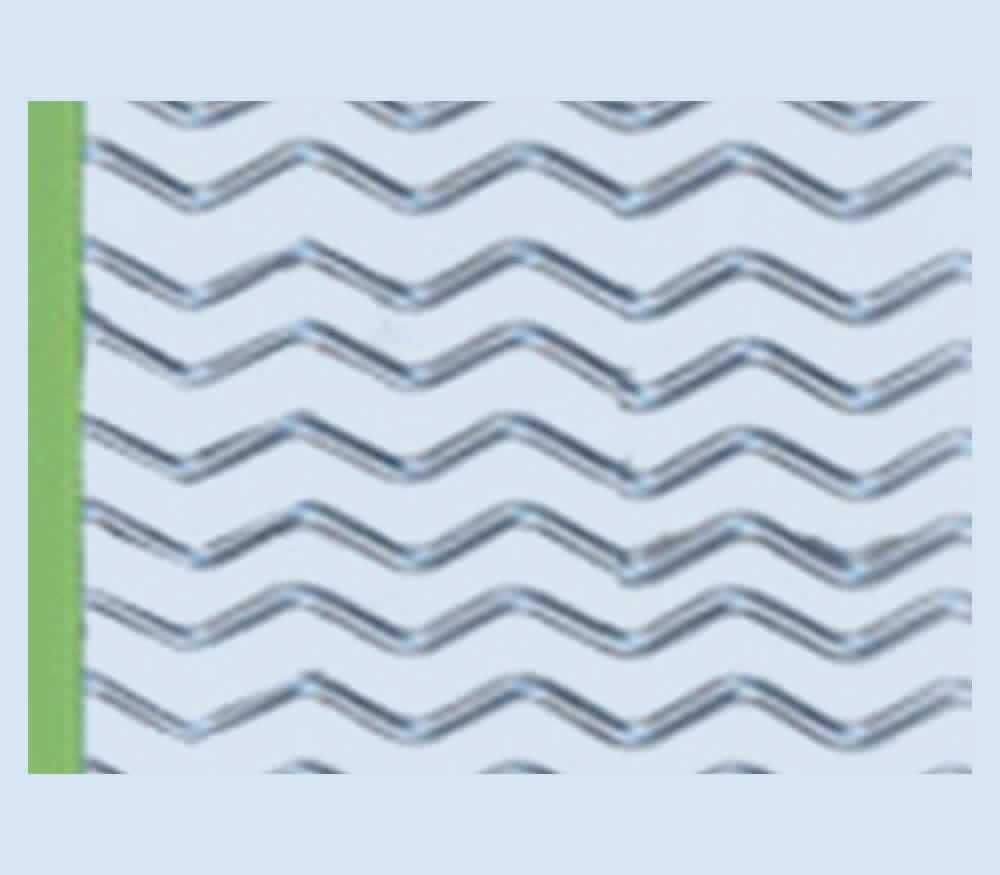

Malla de máximo rendimiento. Se usa para eliminar materiales finos y obtener un producto retenido más limpio. Consiste de alambres ondulados que forman una abertura en Zigzag “Z”. No se deben utilizar cuando es imprescindible la retención de materiales planos y fragmentos. Sumamente eficaz para clasificar materiales de tamaño pequeño.

Abertura tipo “H”

Malla de máximo rendimiento con soporte de cargas pesadas .

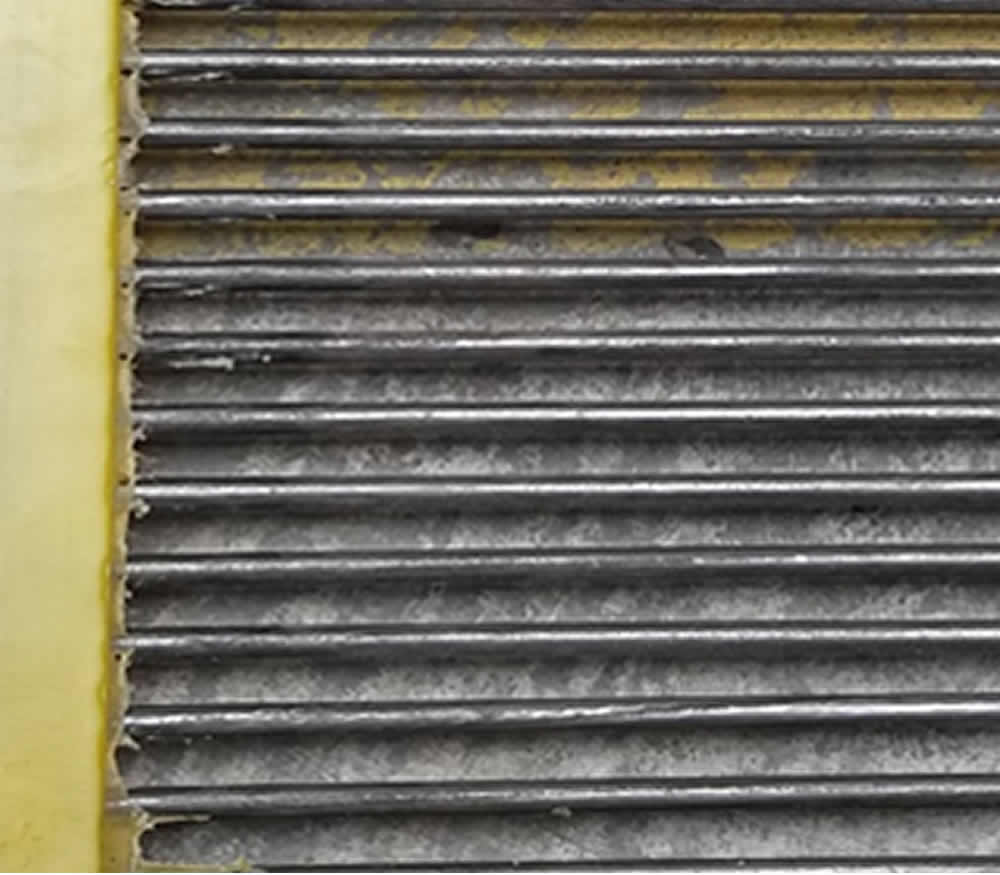

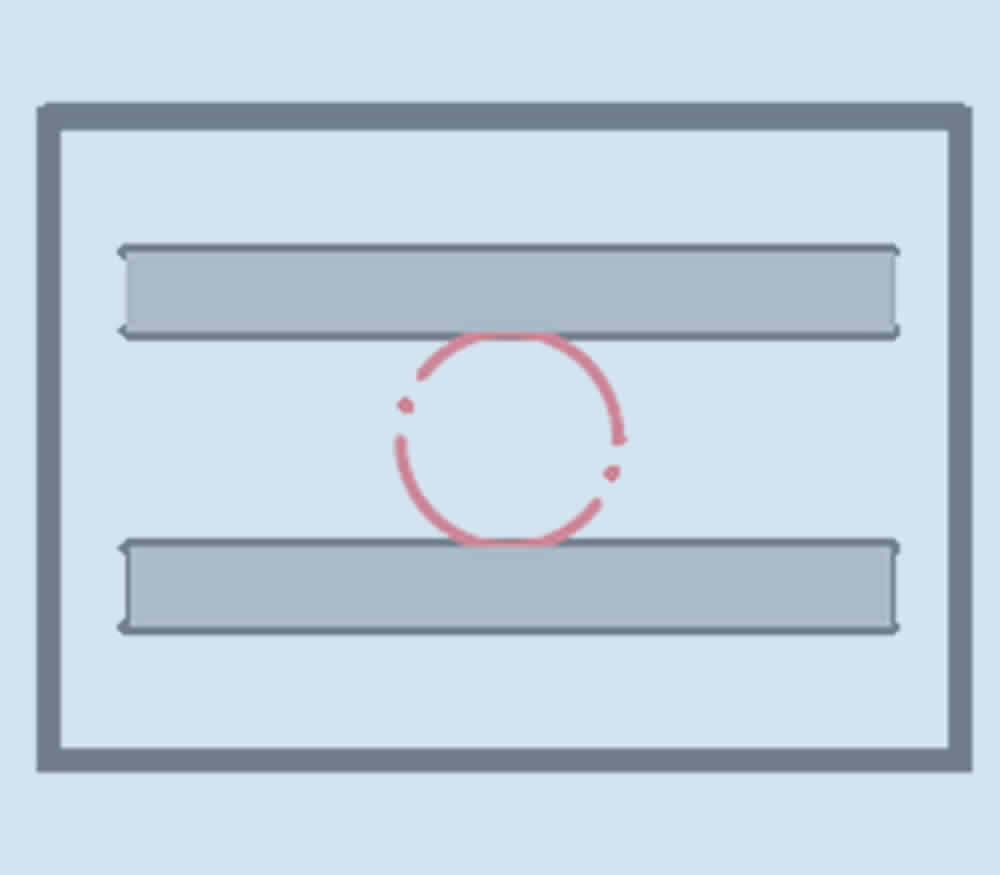

Consiste en una malla con alambres longitudinales que soportan fuertes tensiones. Esta ventaja, combinada con las oscilaciones del elemento vibrador, hace más fácil expeler cualquier material que tenga tendencia a obstruir las aberturas.

MALLAS AUTOLIMPIANTES COMERCIALES

ABERTURA

Ø

Ø

Ø

Pulg.

mm

mm

mm

mm

1/8”

3,18

2.30

-

-

3/16”

4,76

2.30

-

-

¼”

6,35

3.00

4.00

5.00

3/8”

9,53

4.00

-

-

½”

12,70

4.00

5.00

-

5/8”

15,88

5.00

-

-

¾”

19,05

5.00

6.30

-

7/8”

22.22

6.35

-

-

1”

25.40

8.00

-

-

1 1/8”

28.58

8.00

-

-

1 1/4”

31.75

8.00

-

-

1 3/8”

34.93

8.00

-

-

1 ½”

38.10

8.00

-

-

Instrucciones de Manipulaciòn

CCL-FLEX, malla de cribado de alto rendimiento

Flex-Mat no es como las mallas de alambre tejido y no puede ser manipulada de la misma manera. Siga estas instrucciones especiales de manipulación para evitar el daño de los alambres.

HASTA QUE NO ESTÉ LISTO PARA SU INSTALACIÓN.

  • NO apoye la malla sobre pilas de materiales o cualquier otra superficie irregular.
  • NO camine sobre la malla.
  • NO lance la malla sobre el piso ni la doble excesivamente.

Instrucciones de Instalaciòn

Tamaño del piso de la cribadora

Extensión por lado

Mínimo

Máximo

4'

1/8"

3/16"

5'

5/32"

7/32"

6'

3/16"

1/4"

7'

7/32"

9/32"

8'

1/4"

5/16"

Instrucciones generales

  • Cuando instale la malla CCL FLEX por primera vez, reemplace todas los frisos de caucho de los soportes y asegúrese que son todas del mismo espesor.
  • Para las instalaciones subsecuentes de CCL-FLEX inspeccione visualmente los frisos de caucho de los soportes y reemplace las que estén dañadas.
  • Aliñe las bandas de poliuretano directamente sobre las barras de soporte.
  • Utilice los pernos para las barras de fijación. No utilice cuñas, resortes ni arandelas de poliuretano.
  • Contacte con nosotros inmediatamente si las venas de poliuretano no se alinean correctamente con las barras del soporte de la malla.
  • NO SE APOYE SOBRE LOS ALAMBRES CUANDO INSTALE LOS PANELES FLEX-MAT.

Instalación de la serie W - H

Tensione igual que una malla de alambre tejido regular.

Instalación de las series D y Z

  • NO USE UNA LLAVE DE CHOQUE, use una llave de 8, o 10; para minimizar los riesgos de extensión excesiva.
  • Ajuste primero los tensores. antes de instalar la malla.
  • Después de ajustar los pernos de los tensores, se debe extender la malla de acuerdo a la tabla de extensión más arriba. El nivel de estiramiento puede ser determinado marcando los pernos y fijándose en la distancia que han girado durante la extensión.
  • La malla debe ser extendida ajustando alternativamente los pernos de los tensores en ambos lados de la misma.

Después de la instalación (series D, Z y W, H)

  • Haga funcionar la cribadora sin carga durante 15 minutos y vuelva a ajustar cualquier perno de los tensores que estuviera mal ajustado. Controle nuevamente el nivel de extensión  (D y Z) o de tensión (W y H) después de 2 horas de funcionamiento con carga.
  • Verifique la extensión o tensión de vez en cuando durante la vida útil de la malla

Tenga en cuenta que

Una mala instalacion,
Asegura una corta vida de la malla
